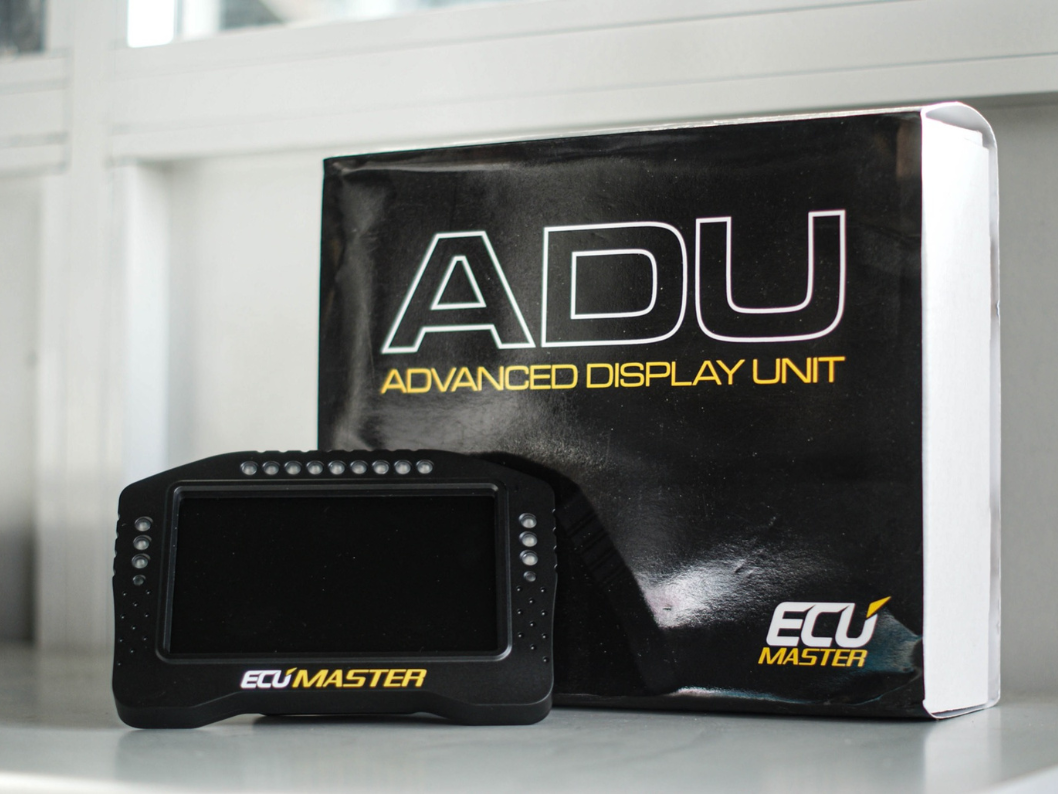

Dashboard ADU5/ADU7 ECUMASTER

Dashboard ADU5/ADU7 ECUMASTER

O ADU foi projetado para exibir todas as informações críticas de maneira fácil de ler, juntamente com uma estratégia abrangente para exibir alarmes onde tudo é completamente configurável.

Disponível nas versões de 5” e 7”. Ambas as versões possuem telas anti-reflexo de alta resolução e alta visibilidade, garantindo visibilidade perfeita em qualquer condição de iluminação. O ADU vem com várias páginas pré-configuradas, que podem ser personalizadas pelo usuário final para exibir os dados necessários em cada etapa da corrida (treinos, qualificação, corrida, diagnóstico de problemas, etc.). As páginas podem ser alteradas manualmente ou automaticamente (com base em condições definidas). Cada canal exibido em uma página (medidores, ícones, textos, etc.) pode ser facilmente modificado em tempo real através do software de fácil utilização.

O ADU também é equipado com 15 LEDs RGB ultrabrilhantes que podem ser usados ​​como uma luz de mudança e podem ser modificados pela lógica definida pelo usuário (para alarmes, baixo nível de combustível, etc.).

Os temporizadores configuráveis ​​pelo usuário podem ser ajustados para funcionalidade adicional (temporizador de pit stop, etc.). O ADU também suporta câmeras térmicas para monitorar discos de tavão ou temperatura dos pneus (até 16 pontos por pneu).

A comunicação com outros dispositivos no carro é fornecida através de duas portas de comunicação CAN-BUS independentes e integradas. Os modelos CAN são fornecidos para as ECUs mais populares e são totalmente configuráveis, permitindo ligar o ADU a praticamente qualquer sistema de controlo de motor.

Para posterior análise de dados, os canais de dados podem ser gravados numa PEN USB com uma frequência de até 500 Hz.

Carcaça fabricada em alumínio maquinado em CNC e anodizado de preto.

Atualizações de firmware gratuitas e fáceis de instalar melhoram ainda mais os recursos do sistema (por exemplo, novas estratégias, padrões de disparo, fluxos de dados CAN).

Especificações Gerais:

Tensão de operação: 6-22V, imunidade a transientes de acordo com ISO 7637, com proteção contra inversão de polaridade

CPU: 32 bits, automotivo, 90 MIPS Faixa de temperatura: -30°C a 80°C

Invólucro: Alumínio anodizado, maquinado em CNC, IP61

Conector: Conector AMP automotivo de 36 vias

Visor de 5”: TFT antirreflexo, 800x480, área ativa 108x64,8 mm, luminância 600 cd/m2

Visor de 7”: TFT antirreflexo, 800x480, área ativa 154,08x85,92mm, luminância 500 cd/m2

Alarmes: 15 LEDs RGB ultrabrilhantes

Comunicação: CAN: 2 x CAN 2.0B (250, 500, 1000 kbps) independente Serial: RS232 (Rx,Tx)

USB: Sim, para registro de dados (a programação do painel deve ser feita via CAN, usando o adaptador CAN para USB, Peak Pcan ou cabo Kvaser)

Entradas:
- 8 entradas analógicas, 10 bits, 500 Hz, pullups/pulldowns selecionáveis ​​por software;
- 8 entradas digitais com sensibilidade definida pelo utilizador;

Outro:

Acelerômetro: giroscópio de 3 eixos e aceleração de 3 eixos

Sensor de luz: integrado para brilho automático

Sensor de temperatura: integrado para rastrear a temperatura interna do dispositivo

Relógio em tempo real: integrado com backup de bateria

Personalização: 48 páginas disponíveis, conteúdo definido pelo utilizador, gráficos personalizados permitidos

Funções: funções lógicas de canais matemáticos

Sobreposições: Sim, definido pelo utilizador

Fluxo CAN: Definido pelo utilizador, até 48 mensagens de entrada, fluxos predefinidos para ECUs populares

Logging: Memória: USB Flash Memory Rate: Até 500 Hz por canal Relógio em tempo real: Sim

Pode ser ligado a qualquer centralina das mais populares.

Possibilidade de montagem e calibração.
